محل منبع: | چین |
نام تجاری: | Friendship |
گواهی: | ISO |
مقدار حداقل تعداد سفارش: | مجموعه یک |
---|---|
قیمت: | as per client requirements |
جزئیات بسته بندی: | فیلم پلاستیکی یا مورد چوبی |
زمان تحویل: | 60 روزه |
شرایط پرداخت: | T/T یا اعتبارات اسنادی |
قابلیت ارائه: | 10 مجموعه در هر ماه |
برجسته: | ,,used welding equipment |
---|
خط تولید پانل ساندویچ اتوماتیک PU به طور مداوم
دو تانک
پارامترهای تکنولوژی اولیه پانل محصولات پنل ساندویچ PU
مواد تولیدی (میلی متر): (0.25-1.0) × L، مقاومت · G300 فولاد رنگی
سرعت تولید: 4-8 M / min
نوع تولید: تولید کاملا مستمر با کنترل PLC
ضخامت فوم پودر: 25 تا 100 میلیمتر
ساختار کامپوزیت: موقعیت توسط ردیاب لاستیکی دوگانه ثابت شده است
سیستم فوم: کاملا فوم مستمر فوم، مقدار فوم می تواند قابل تنظیم استوار
قدرت تولید ≥ 22KW
مجموع قدرت ≥ 35 کیلو وات
برش: رانندگی پیستونی پنوماتیک، بدون توقف برش از طریق جدول کشویی
سیستم کنترل الکترونیکی: سیستم کنترل کامل PLC PLC1. دو مجموعه از un-coiler: این خودکار و هیدرولیک است، می تواند مورد استفاده برای uncoil کویل فولاد است که حداکثر 1300mm گسترده، بدون بیش از 8 تن وزن کویل و فولاد
جزئیات مشخصات
این اتوماتیک و هیدرولیک است، می توان از سیم پیچ فولادی استفاده کرد که حداکثر 1300 میلیمتر است، بدون سیم پیچ و وزن بیش از 8 تن
تابع: رول تشکیل پروفیل پانل PU استفاده از جوش H پرتو، راننده موتور، زنجیره رانندگی زنجیره ای
مشخصات فنی: مواد غلتکی NO.45forged فولاد، با پردازش دیجیتال کنترل شده، با کروم سخت در سطح غلتک تشکیل شده اند
دو مجموعه از نوار نقاله: نوار نقاله تا حدود 24 متر، نوار نقاله حدود 30 متر است. آنها ورق فولادی را از دستگاه رول تشکیل شده به اتاق پیش گرم کننده و فوم، برش می دهند.
یک اتاق پیش گرم کننده: این عایق ساخته شده است و می تواند ورق فولادی را به 25 تا 38 گرم توسط بخاری گرم کند.
یک مجموعه از PU دو جزء مخلوط مایعات و تزریق بخش برای فوم: آن را به پمپ فشار بالا چینی. این سیستم کنترل دما و سیستم کنترل سطح مواد دارد. مخزن مواد حدود 150 لیتر است. دو تانک
فوم و دو دستگاه لاستیکی شامل سیستم رانندگی موتور برای ساخت پانل است.
عرض نوار تسمه 1250 میلی متر است، دامنه تنظیم فاصله بین کمربند کمربند بالا و پایین: حداقل 25 میلیمتر، حداکثر 200 میلیمتر. و طیف تنظیم ضخامت پنل ساندویچ: 30mm، 50mm، 100mm (30-50 برای سلول، 50-100 برای دیوار)
دستگاه برش می تواند 2500 میلیمتر طول در طول خط محصول تولید کند.
اره برش ماشین برش می تواند بر حسب 1900 میلی متر حرکت کند، دستگاه برش به صورت طولی و عرضی در طول مسیر اسلاید حرکت می کند.
دستگاه برش با استفاده از باند تیغه ای یک طرفه، برش و چرخش پس از برش را می پذیرد. برش اره می تواند چرخد، بنابراین برش در دو جهت قابل اجرا است.
سیستم برش کم پنل (پنوماتیک) در دستگاه برش وجود دارد؛
محدودیت مکان برای محدود کردن حرکت طولی و عرضی دستگاه برش وجود دارد.
سیستم کنترل الکتریکی:
سیستم کنترل صفحه لمسی، PLC، کنترل ماژول و مبدل را اتخاذ می کند. سیستم کنترل پاناسونیک (ژاپن) محصول را پذیرفته است.
یک سیستم کنترل و یک تنه الکتریکی وجود دارد که توسط آن موتورهای الکتریکی و تمامی حرکات (شامل هیدرولیک و پنوماتیک) را در خط تولید فعال و کنترل می کند.
مقدار مناسب سوئیچ قابل حمل را در خط تولید افزایش می دهد، بنابراین عملیات دستی راحت می شود.
سیستم هشدار و سیستم اضطراری باید در خط تولید در صورت تصادف اتفاق می افتد.
جریان کار
بارگذاری کویل → راهنمای تغذیه قابل تنظیم ← پانل های فلزی تشکیل ← راهنمای تغذیه ورق → PU فوم → PU پانل نقاله → قطع بدون قطع

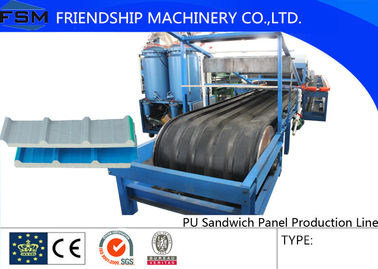

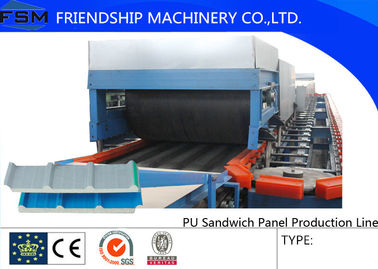

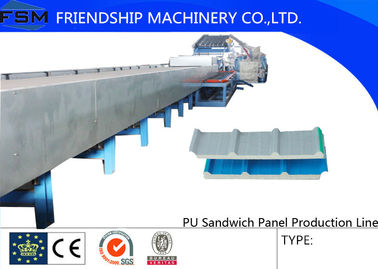

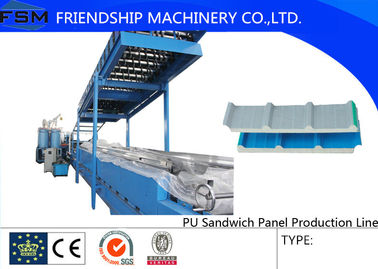

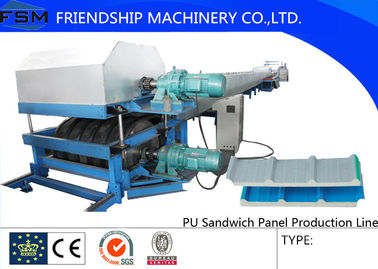

عکس های اصلی
PLS بر روی PIC کلیک کنید، سپس یک ویدیو خواهید دید
