لوله اره برش با سرعت بالا برای کربن استیل لوله

ماشین آلات برش پی وی سی با سرعت بالا برای لوله های فولادی کربن

جزئیات سریع

وضعیت: جدید محل مبدا: جیانگ سو چین

شماره مدل: MC350D نوع ماشین: دستگاه برش لوله و لوله

مواد خام: قدرت لوله: هیدرولیک

صدور گواهینامه: سیستم خنک کننده CE و ISO: خنک کننده آب

مرورگر ماشین:

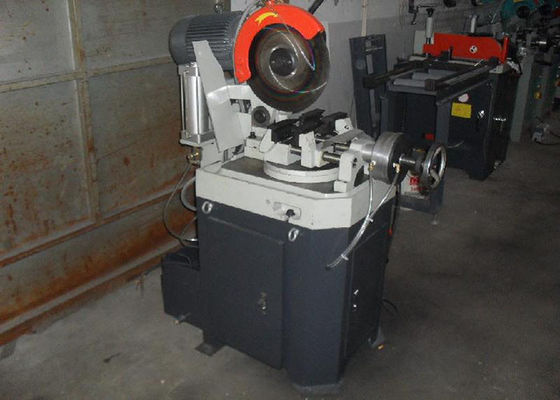

دستگاه برش فلزي MC350D، براساس معرفي فنآوري پيشرفته خارجي، نوآورانه و توسعه يک دستگاه اره هيدروليكي اتوماتيک، عملکرد محصولات خود را به سطح پيشرفته رسانده است. اره برشهاي مختلفي از قبيل فولاد معمولي، فولاد ضد زنگ، مس، آلومينيوم و ديگري پروفیل های فلزی، به خصوص اره لوله های مختلف ایده آل است. این دستگاه با استفاده از کنترل هیدرولیکی، دقت ماشینکاری، راندمان بالا، مناسب برای عملیات طولانی مدت، از کنترل هیدرولیکی استفاده می کند.

تعداد برش:

دستگاه مجهز به برش شمارنده شمارنده 1 (در کنترل پنل اصلی)، شمارش شمارش برنامه ریزی شمارش ورودی اره، مقدار واقعی برش در یک صفحه نمایش کوچک نمایش داده می شود، هنگامی که تعداد واقعی تعداد اره مطابق با پیش تعیین شده شماره، دستگاه به طور خودکار متوقف کار، برش تعداد شمارنده واقعی به طور خودکار به صفر تنظیم مجدد.

پارامترهای فنی

پیکربندی مقدمه:

قطعات کنترل الکترونیکی: FR.L و دریچه های الکترونی از Air TAC Taiwan وارد می شوند؛ شیر: Taiwan imported Hydraulic Asada؛

آداپتور AC: کره جنوبی وارد Shilin؛ دکمه توقف و دکمه شروع است: تایوان Tiandi؛ دیگر لوازم الکتریکی: Chint.

راه آهن: تایوان Shangyin.

نصب و راه اندازی

1، دستگاه باید روی زمین سطح، چهار پا با پیچ و مهره قرار داده شود تا آن را بپوشاند.

2، خط در داخل اشکال زدایی دستگاه نصب شده است و قدرت (380 ولت 50 هرتز، سه فاز چهار سیستم جاری) متصل است، در حالی که دستگاه باید به منظور ایمن نگهداری شود.

3، فرمان را تایید کنید: چراغ روشن شده است، سپس سوئیچ چرخش پیمانه روشن (موقعیت به "1" یا "2") روشن می شود، سپس جهت چرخش موتور سوئیچ پای را بسته به جهت چرخش اسپیندل و پیکان پوشش مطابق ، اگر هر فاز خطی دو فاز را مبادله کنید

دستورالعمل های اجرایی

1. نصب اره

بسته به اندازه مواد سایشی، ضخامت تیغه مناسب، قطر و تعداد دندانها را انتخاب کنید. بعد از اینکه تیغه اره بر اساس مراحل زیر انتخاب شد، دستگاه را نصب کنید

(1) سوئیچ قدرت خاموش است.

(2) پوشش ایمنی تیغه را باز کنید.

(3) پوشش تیغه چاقو برداشته شده، و فلنج اسپیندل، و یک تیغه تیغه چاقو با یک پارچه تمیز، هیچ شن و ماسه یا آهن را ترک نکنید.

(4) بر روی تیغه، دیافراگم دندان فلش در همان جهت با چاقو قرار داده، چاقو بر روی پوشش قرار داده، پیچ را محکم کنید، قبل از اینکه کاملا تیغه را قفل کنید تا چرخش تیغه را در جهت مخالف بکشید، به طوری که پین پوشش چهره به شدت چاقو فشار بر سوراخ پین تیغه، سپس پیچ را محکم محکم.

(5) ریل های حفاظتی تیغه، نصب کامل تیغه را پوشش دهید. برای حذف، در برابر مراحل فوق.

2. تغذیه جریان تغذیه

مهره محدود قابل تنظیم، سپس سوپاپ کنترل را به نقطه بسته (به عقب به عقب) بچرخانید، به طوری که بار را به آرامی پایین بیاورید تا تیغ بتواند برش قطعه کار را برش دهد، به طوری که کلاه تنظیم تنظیم کننده تیغه حدود 10 میلی متر یا بیشتر قطع شود.

سرعت تیغه 3.Saw:

به طور کلی فلز فولاد خفیف انتخاب سرعت. میله های جامد، فولاد ضد زنگ و دیگر اختیارات کم (توجه: پس از پردازش گرما از مواد یا سختی فولاد HRC13 بیشتر، غیر قابل دسترس هسائو با سرعت بالا برای دیدن، در غیر این صورت کوتاه زندگی تیغه.)

4. گیره اصلی و تنظیم گیره های تغذیه را تنظیم کنید (دستورالعمل طراحی و طراحی کنترل پنل را ببینید)

(1) اصول تنظیم:

A، شما واقعا می توانید قطعه کار را خم کنید.

B، فراهم می کند تغذیه صاف، کشیدن سخت و یا گیر نکنید، بعد از برش قطعه کار پایان نخواهد داد.

(2) مراحل تنظیم:

A، سعی کنید کلاه اولیه را باز کنید، گیره برای تغذیه باز می شود.

ب، دستی کنترل پنل اصلی، ایستگاه تغذیه را در مقابل گیره اصلی قرار می دهد.

C، Clamp قطعه کار قرار داده شده در وسط.

D، چرخش چرخ دستی گیره قطعه کار را به مرگ پوشه اصلی، دست چرخ و سپس عقب 3-4 میلی متر عقب.

E، دستگیره را به عملکرد دستی بر روی پنل اصلی کنترل کنید تا ببینید آیا مخزن سوخت به پوشه اصلی، بستن قطعه کار را انجام می دهد، وسط را بدون آسیب رساندن و حرکت چرخشی تیغه کار را آسیب می زند.

F، پس از تنظیم کلیپ چفت و بست، تنظیم تنظیمات تغذیه، روش تنظیم برای تنظیم پوشه اصلی تقریبا همان، اما توجه خاص علاوه بر چرخ دستی قابل تنظیم، بیشتر شما می توانید کلیدهای قفل صندلی را در اطراف تنظیم کنید. اما تغذیه قیچی به همان پوشه باید مستقیم با خداوند باشد.

G، بعد از دستی دستی را تنظیم کنید تا پوشه اصلی را آزاد کنید. خواهد شد به کلیپ تغذیه کلیپ کلاسیک گیر کاسپین سیلندر قطعه کار را به دست باز کردن دکمه فشار است، ایستگاه تغذیه فوری عقب نشینی. در این نقطه توجه داشته باشید که مواد (قطعه کار) کلاه گیر اصلی هستند، به این معنی که اگر خط خطی در خط وجود نداشته باشد، شما مجددا باید تنظیم کنید. اگر این به معنی مواد قبل و بعد از تحویل سازگار صاف است کامل شده است.

5. تنظیم سرعت خوراک

در پشت سر سیلندر تغذیه یک شیر تنظیم تنظیم جریان دارد، چرخ دنده را برای تنظیم ابزار دستی تغذیه تنظیم کنید. تنظیم سرعت خوراک بسته به تجربه، نه خیلی سریع و سقوط باقی مانده از دندان های دندانی، اما همچنین تیغه بیش از حد آهسته و نازک است. به عنوان مثال میله های فولادی ضخامت 25mm قطر کم می شود برای حدود 2-8 ثانیه، با توجه به لی خاردار یا بتونه ممکن است.

6. طول برش (هر طول تغذیه) تنظیم

تغذیه مقدار مرجع ماشین طول دوره ایستگاه تغذیه گام بعدی تنظیم مقیاس است:

(1) ایستگاه های تغذیه به خط مقدم حرکت می کنند؛

(2) پس از تغذیه، بازدارنده موقعیت پیچ پیچ؛

(3) با بلوک انتقال دستی و اشاره گر متوقف می شود بصری در کنار اندازه مقیاس نشان داده شده است؛

(4) پس از پیدا کردن طول مقدار تعیین شده، قفل پیچ پروب؛

(5) پس از جلو و عقب قطعات مهر و موم باطله و بافر می تواند پردازش خوراک ترکیبی متناسب را تنظیم کند، به منظور تسهیل اندازه کوچک استفاده می شود (پس از تغذیه برای محدود کردن میله بافر، معمولا به 13-15mm فشرده مناسب است. در غیر این صورت، بافر نمی تواند اثرات و یا فاسد شود)

(6) و به عنوان طول کمتر از خوراک، خوراک دوم یا سوم، یعنی طول یا × 3 × 2 بار، را انتخاب کنید.

7. اولین چاقو (sprue) اره

پس از اتمام مراحل فوق، برای تنظیم بدن تغذیه به جلو. پانل اصلی کنترل موقعیت اتوماتیک، برش مواد را به طوری که مواد را در وسط قلم چاک دهنده قرار داده می شود، از طرف چسباننده تیغه خود را در حدود 15 میلی متر (اصلی دوقلو فشرده می تواند)، و سپس دکمه را بر روی کلید اصلی کنترل پنل، دستگاه نیمه اتوماتیک شروع به اره کرد. (توجه داشته باشید: اگر هر گونه برش صاف یا غیر معمول، صدای مختلف وجود دارد، به سرعت صفحه اصلی کنترل دکمه توقف توقف اضطراری هیدرولیک را فشار دهید، دستگاه بلافاصله جلوی عمل را به پایان بالا پایان قطعه کار می شود به شدت برای جلوگیری از محکم بستن. کشیدن چوب و قطعه کار خطرناک است.)

8. چرخه برش اتوماتیک

هنگامی که 7 مرحله اول به طور مساوی، با توجه به صفحه اصلی کنترل، دکمه اتوماتیک، دستگاه شروع به تغذیه ← → → زراعت بریدن، و غیره عملیات چرخه اتوماتیک. هنگام انجام کار به طور خودکار، ابتدا باید توجه داشته باشید که دکمه کنترل پنل در 15th به سمت "اجرا" بپردازد، به طوری که هنگامی که کمبود مواد در قطعه کار در ارسال یک سوئیچ مجاورت محدود، عدم وجود مصنوعات را تشخیص می دهد و به طور خودکار خاموش می شود. آخرین پیروزی پس از متوقف کردن مواد، انجام دوباره کار در 8 مرحله جدید، عمل سکر کردن خودکار اتوماتیک.

9. تعداد برش:

دستگاه مجهز به برش شمارنده شمارنده 1 (در کنترل پنل اصلی)، شمارش شمارش برنامه ریزی شمارش ورودی اره، مقدار واقعی برش در یک صفحه نمایش کوچک نمایش داده می شود، هنگامی که تعداد واقعی تعداد اره مطابق با پیش تعیین شده شماره، دستگاه به طور خودکار متوقف کار، برش تعداد شمارنده واقعی به طور خودکار به صفر تنظیم مجدد.
