روتر PCB اتوماتیک پنوماتیک CNC برای هیئت مدیره مدار چاپی صاف

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUSH
گواهی:	CE,ROHS, FCC
شماره مدل:	YSV-5A

پرداخت:

مقدار حداقل تعداد سفارش:	۱ عدد
قیمت:	business negotiation
جزئیات بسته بندی:	مورد Plywooden
زمان تحویل:	5-10 روز
شرایط پرداخت:	سابق کار می کند FOB
قابلیت ارائه:	مجموعه 1000 /week

مخاطب

توضیحات محصول جزئیات

محافظت از موتور:	دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین	دقت برش:	0.1 میلی متر
اندازه PCB (حداکثر):	322mm*322mm	تکرارپذیری موقعیت:	0.001 میلی متر
سیستم چشم انداز:	افست CCD AOTU	کامپیوتر:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)
دوک:	50000 دور در دقیقه	دقت برش:	0.01 میلی متر
برجسته کردن:	, , PCB Router Machine

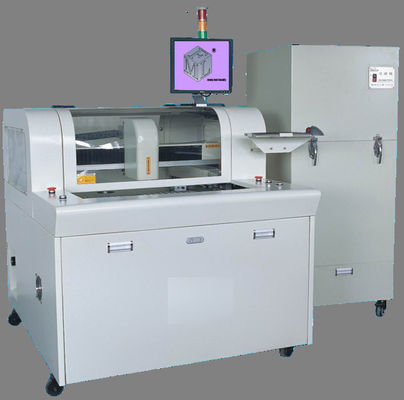

روتر CNC PCB پنوماتیک اتوماتیک برای برد مدار چاپی صلب

لیست قطعات ماشین آلات

I. سخت افزار
دوک	اسپیندل و اینورتر ستاره صبح
CCD	دوربین های صنعتی سونی 520 لاین
لنز	کامپیوتر EX2C
پیچ	واردات پیچ توپی دقیق TBI
راهنما	ریل راهنمای خطی وارداتی تعریض HIWIN
موتور	سری JiaBao LCF
کارت کنترل ورودی/خروجی	HFC PCI-9074
کارت کنترل راننده	HFC PCI-9074
کارت ورودی/خروجی	PCI-9074-64pcs/-38pcs
پاکسازی استاتیک	سری STATIC-ST401A
کامپیوتر	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1GDDR/80G)
رابط ماشین	AOC LCD17، موس لاجیتک
2. نرم افزار
سیستم کنترل	Windows XP Professional (Service3,v.3244)
رابط کاربری گرافیکی عملیات	ویندوز XP چینی
ویرایش برنامه	درون خطی
سیستم بینایی	افست CCD AOTU
سیستم کنترل	نسخه F 1.0.2

پارامترهای عملکرد

به طور کلی
ابعاد (WDH)	1220mm1450mm1420mm
وزن	550 کیلوگرم
افست ارتفاع	60 تا 110 میلی متر
دستکاری
نوع موتور	سری JiaBao
تکرارپذیری موقعیت	0.001 میلی متر
منطقه کاری محور (حداکثر)	680mm360mm50mm
ایستگاه کاری
تثبیت PCB	استاندارد، تخصص
بارگیری / تخلیه PCB	کتابچه راهنمای
اندازه PCB (حداکثر)	322mm*322mm
ضخامت PCB (حداکثر)	5 میلی متر
تثبیت
تثبیت سفتی	استاندارد
تثبیت فیکسچر	دستگاه
موتور اسپیندل
قدرت	400 وات
دوک	50000 دور در دقیقه
محافظت	خنک کننده خود/بادی
کاتر رو عوض کن	تخصص
قابلیت مسیریابی
سرعت برش (حداکثر)	100mm/s
سرعت رانندگی (حداکثر)	3000mm/s
دقت برش	0.01 میلی متر
سیستم خلاء
قدرت خلاء	2.2 کیلووات AC 380 ولت
وکیوم	شاقول
خدمات رفاهی
قدرت	2.2 کیلووات AC380V
منبع هوا	2 ~ 5 کیلوگرم بر سانتی متر مربع
برنامه نويسي
ویرایش برنامه	درون خطی
ویرایش تابع	خط، قوس، دایره، منحنی U
ذخیره سازی برنامه	HDD
سیستم بینایی	CCD رنگی SONE
افست فرز برش	خودکار
راه اندازی خلاء	خودکار
مانیتورهای عملیات
شاخص	نشانگر وضعیت ماشین
بررسی ابزار	عمر ابزار تشخیص خودکار، استفاده از تست زمان
محافظت از موتور	دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین
بررسی بارگیری بیش از موتور	دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است
زمان قابل استفاده ابزار	عمر ابزار تشخیص خودکار،
آمار داده ها	مدل تخته جدا، شمارش جداکننده، روش های شمارش متنوع
رکورد خطا	نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند
III.دقت
دقت محور	0.001 میلی متر
دقت برش	0.1 میلی متر
IV.ایمنی
حفاظت از منطقه کار	با چهار حفاظ مهر و موم شده
سنسور درب	سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری)
دکمه توقف اضطراری

شرح عملکرد

تصویر بزرگ‌نمایی X10 برنامه‌نویسی را آسان‌تر می‌کند و دقت تنظیم نقطه را افزایش می‌دهد.
دو میز کشویی به طور همزمان حرکت داخل و خارج را برای کاهش زمان چسبندگی برای بهره وری بهتر فراهم می کند.
تصویر system.CCD افست علامت خودکار می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباهات غیرضروری را قبل از برش کاهش دهد.
بیت مسیریابی به طور خودکار بلند می شود و به نقطه برنامه ریزی شده بعدی منتقل می شود و سپس برش داده می شود تا طول عمر بیت مسیریابی افزایش یابد.
طراحی صنعت درب ایمنی
تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری را قبل از برش کاهش دهد
